Laupheim · 2022
Wohnungsbau in Massivholzbauweise, Laupheim
Städtebaulicher Entwurf für ein Wohnquartier an der Rottum
Ein Quartier in Massivholzbauweise zwischen Bahnhof, Schulcampus und Naturbad. Der Entwurf liest die gewachsene Stadtkante entlang der Rottum als Rhythmus aus Häusern, Höfen und Wegen – und schreibt ihn in Holz weiter. Punkthäuser, Hofhäuser und ein Torhaus formen klare Adressen, dazwischen führt ein durchgehender Uferweg vom Stadtkern zum Park. Schwarzplan, Lageplan, Diagramme und Grundrisse zeigen die Entwurfslogik vom Maßstab 1:2500 bis 1:200.
Schwarzplan 1:2500
Lesen der Stadtstruktur. Der Bestand entlang der Rottum als Ausgangspunkt – körnige Bebauung trifft auf offene Ränder.
Städtebau 1:2500
Wegenetz, Brücken, neue Bebauung. Verknüpfung von Bahnhof, Zentrum und Schulcampus über das Quartier hinweg.
Lageplan 1:500
Hofhäuser an der Rottum, Punkthäuser im Hinterland. Höfe, Gärten, Uferweg und Brücken bilden ein zusammenhängendes Freiraumsystem.

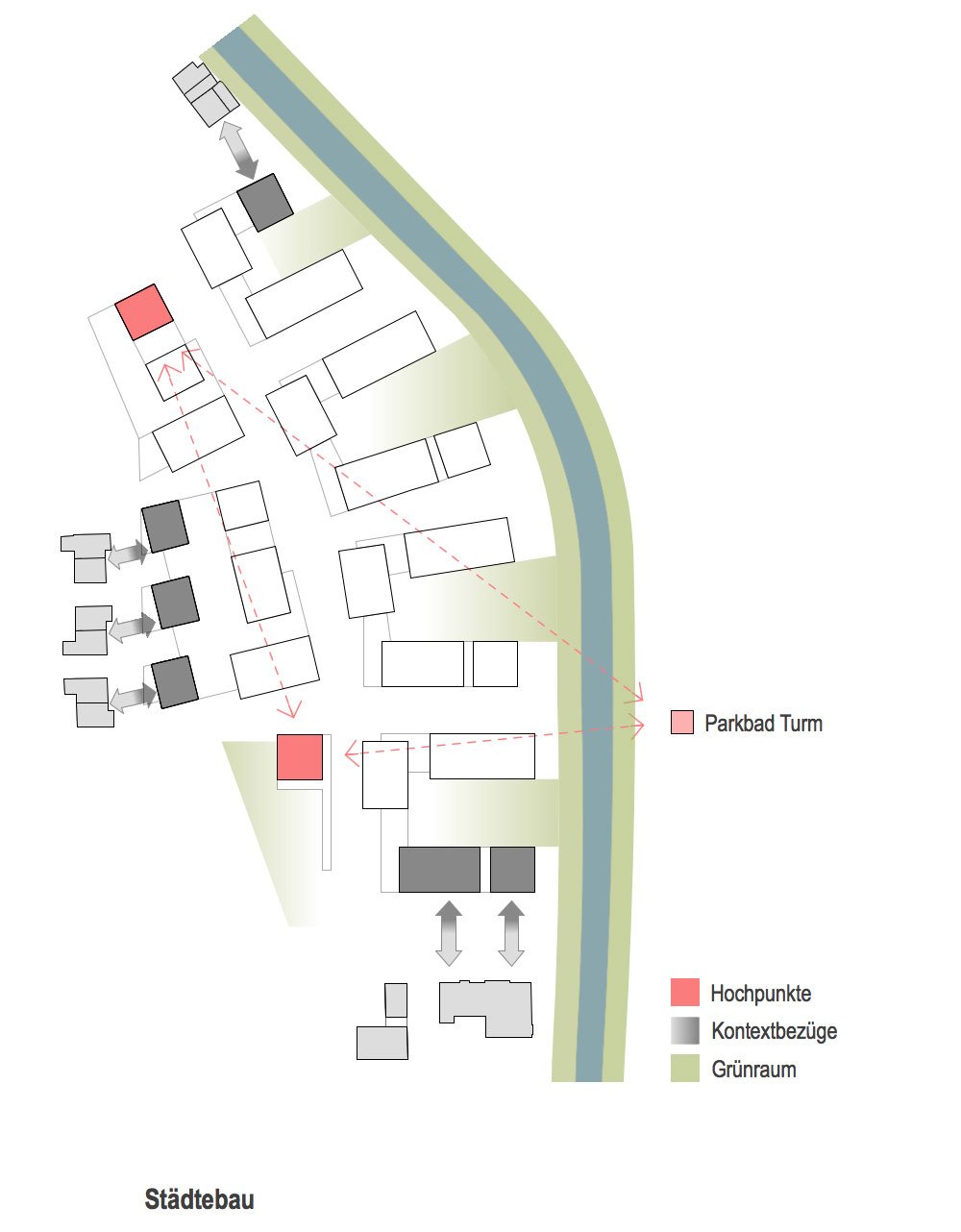

Hochpunkte und Kontextbezüge
Diagramm zur städtebaulichen Setzung: zwei Hochpunkte als Orientierung, Bezugslinien zum Parkbad-Turm, Grünraum entlang des Wassers.

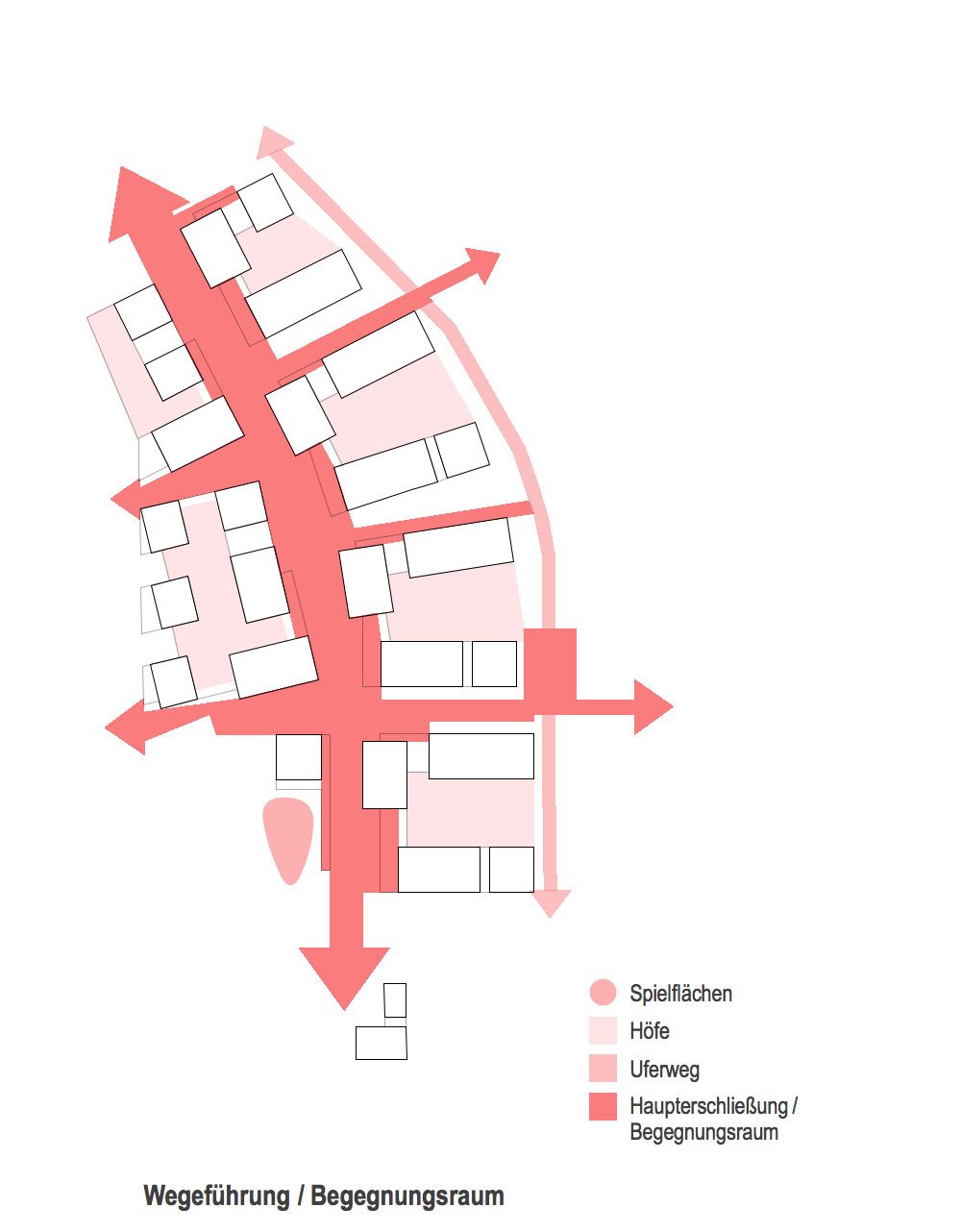

Wegeführung und Begegnungsraum
Hierarchie der öffentlichen Räume: Haupterschließung, Uferweg, Höfe, Spielflächen. Das Quartier als durchlässiges Gewebe.

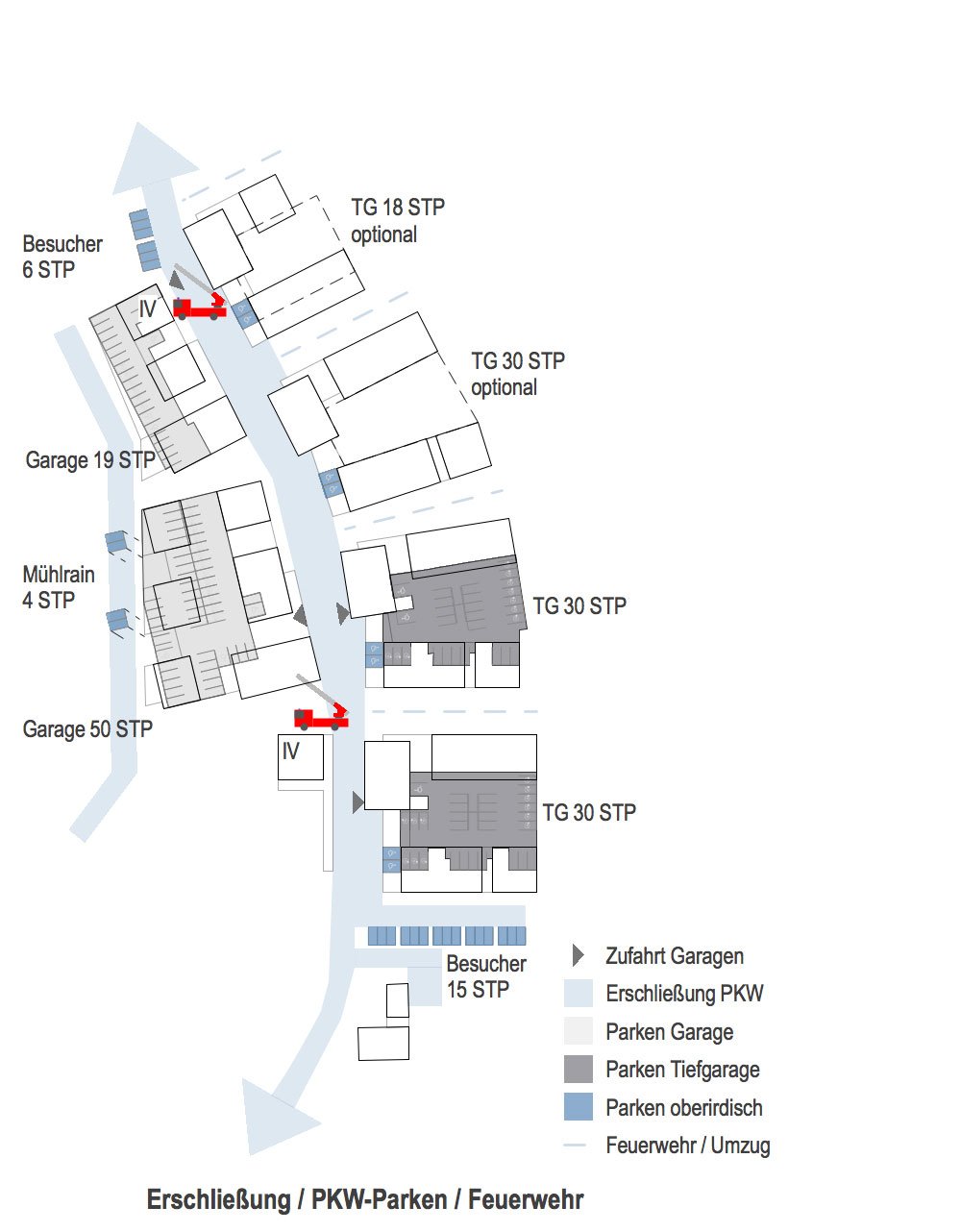

Erschließung, PKW-Parken, Feuerwehr
Tiefgaragen unter den Hofhäusern, oberirdische Besucherstellplätze, Feuerwehraufstellflächen und Umzugswege.

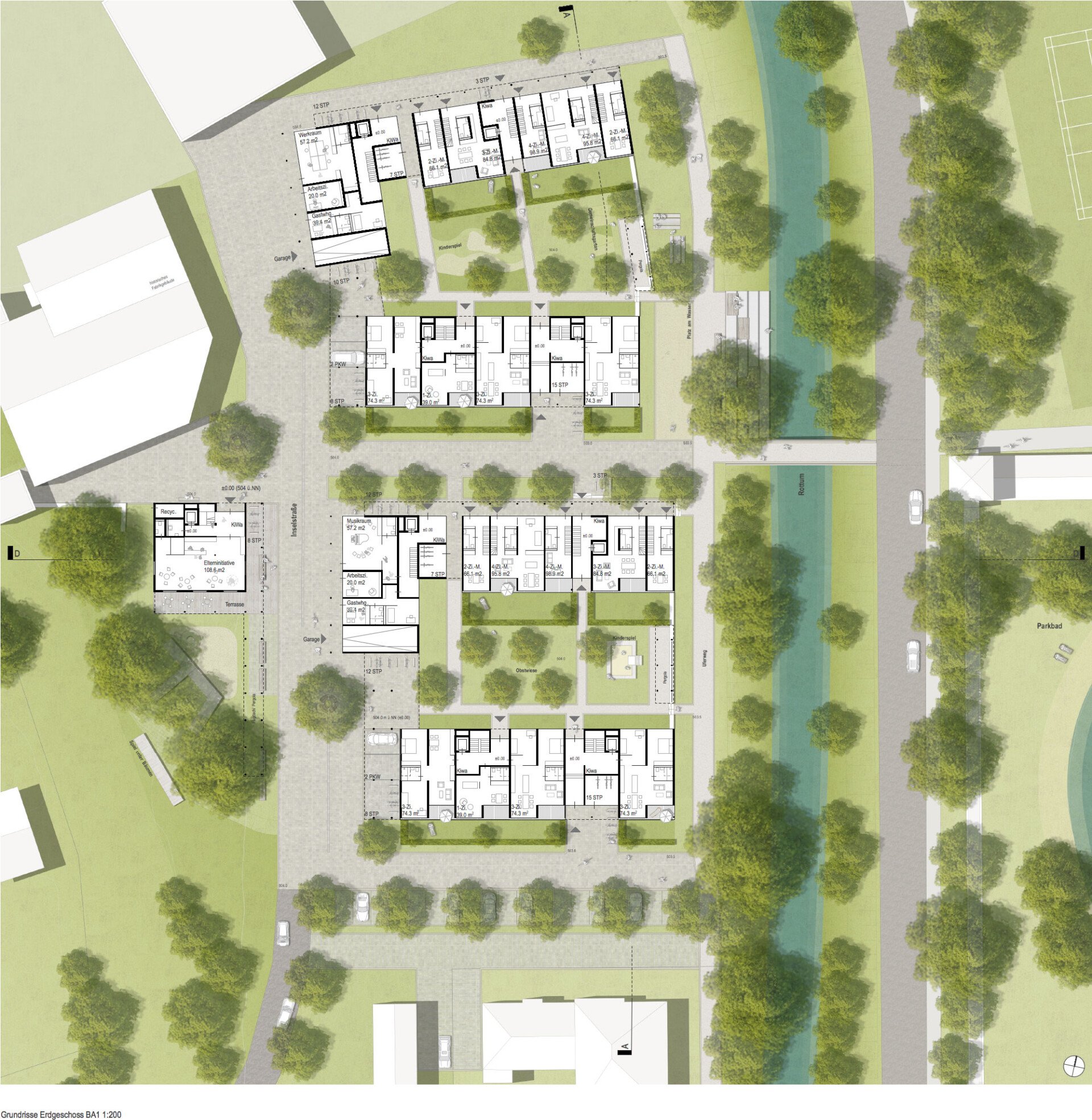

Grundriss Erdgeschoss BA1 1:200
Wohnungsmix von 1- bis 4-Zimmer-Maisonetten. Werkraum, Musikraum, Elterninitiative – Gemeinschaftsnutzungen als Sockelangebot zum Quartier.

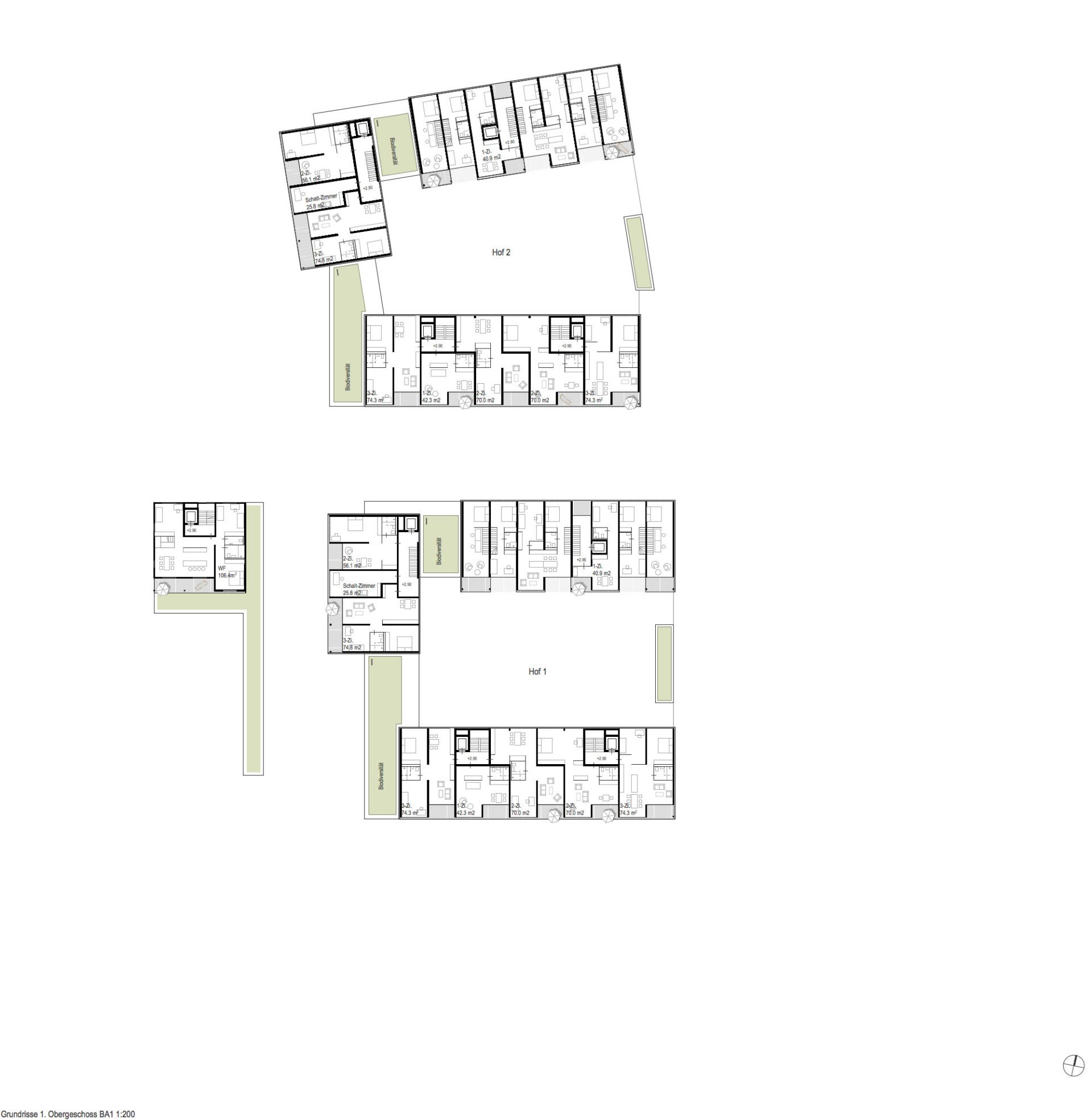

Grundriss 1. Obergeschoss BA1 1:200
Höfe als gemeinsamer Freiraum, Biodiversitätsstreifen entlang der Wohnungen. Klare, kurze Erschließungswege.

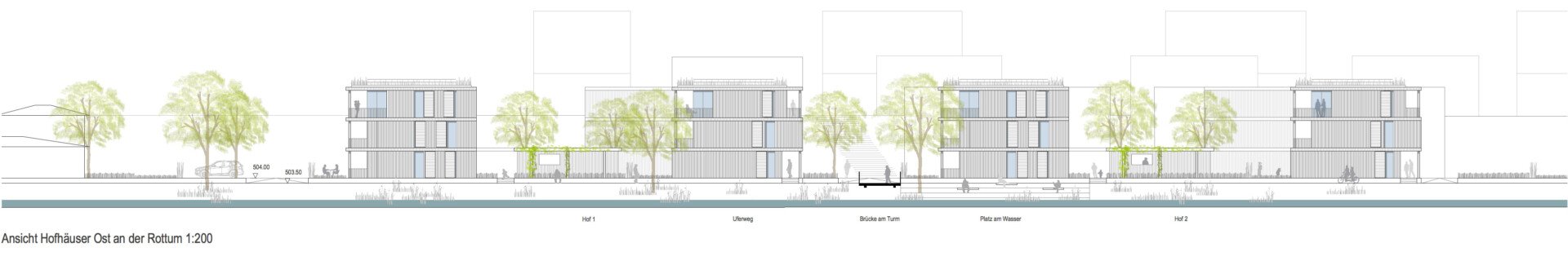

Ansicht Hofhäuser Ost an der Rottum 1:200
Holzfassaden, vertikale Gliederung, vorgelagerte Bäume. Drei Geschosse, klar gegliederte Volumen am Wasser.

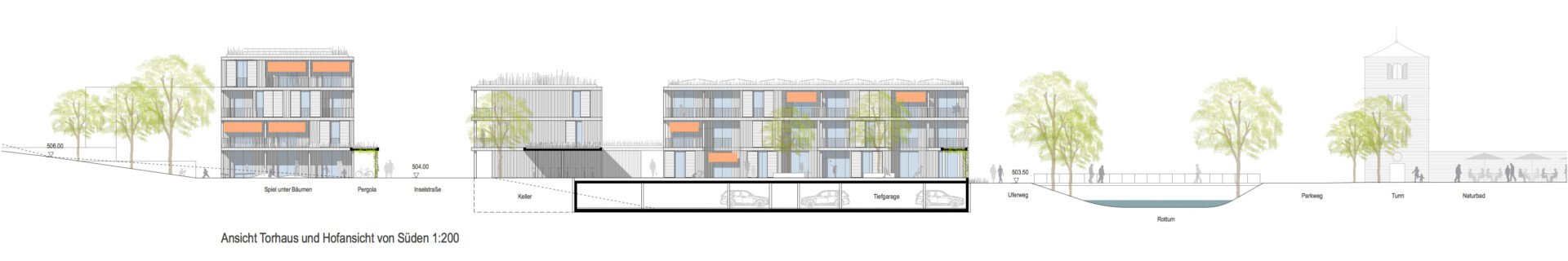

Ansicht Torhaus und Hofansicht von Süden 1:200
Vom Spielraum unter Bäumen über das Torhaus bis zum Naturbad – Schnitt und Ansicht zeigen das Zusammenspiel der Maßstäbe.
Visualisierung an der Brücke
Blick über die Rottum-Brücke ins Quartier. Holzfassaden, gestaffelte Volumen, Aufenthaltskante am Wasser.

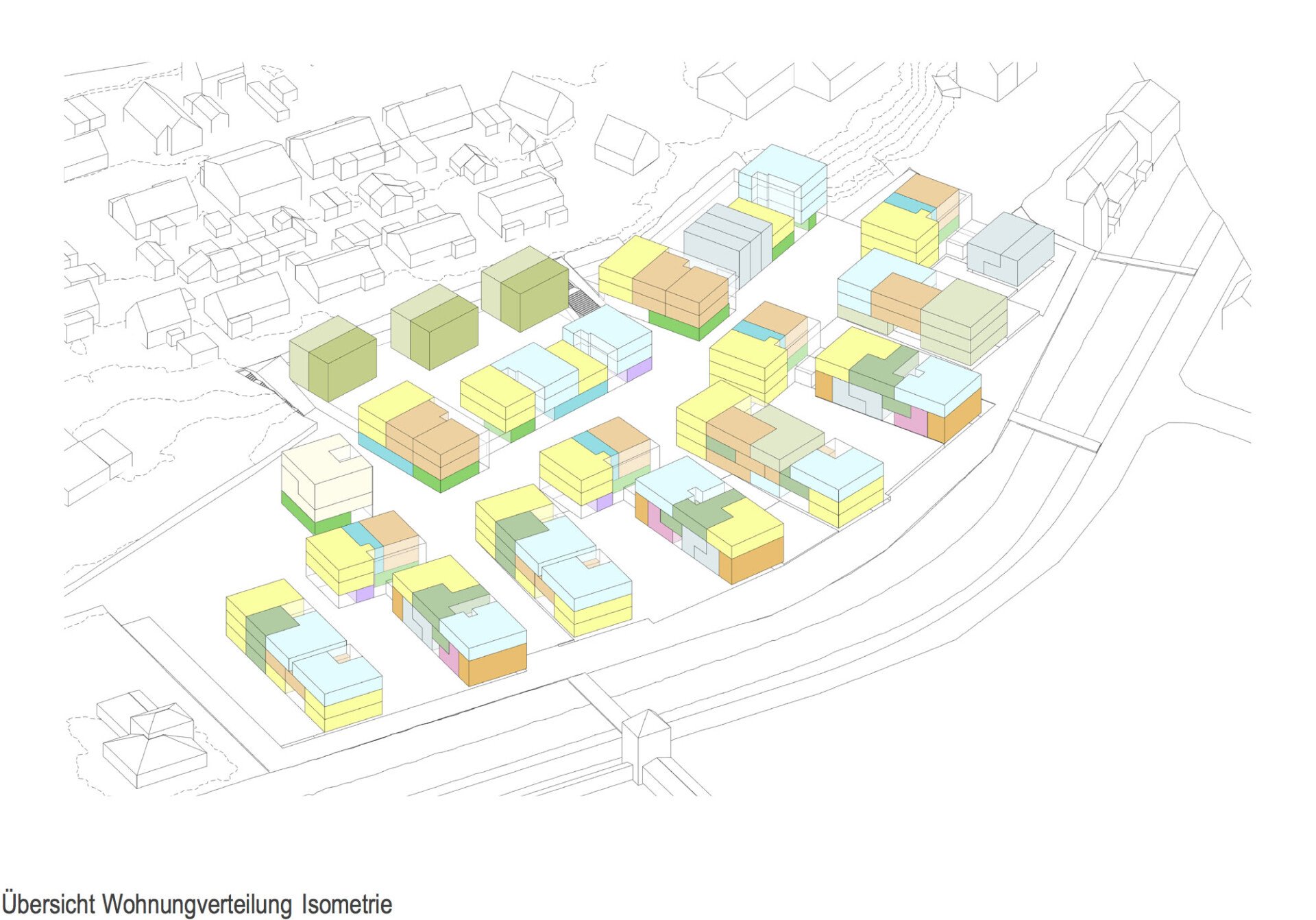

Wohnungsverteilung, Isometrie
Farbige Codierung der Wohnungstypen über das ganze Quartier. Mischung von 1- bis 4-Zimmer-Wohnungen und Maisonetten in jedem Haus.

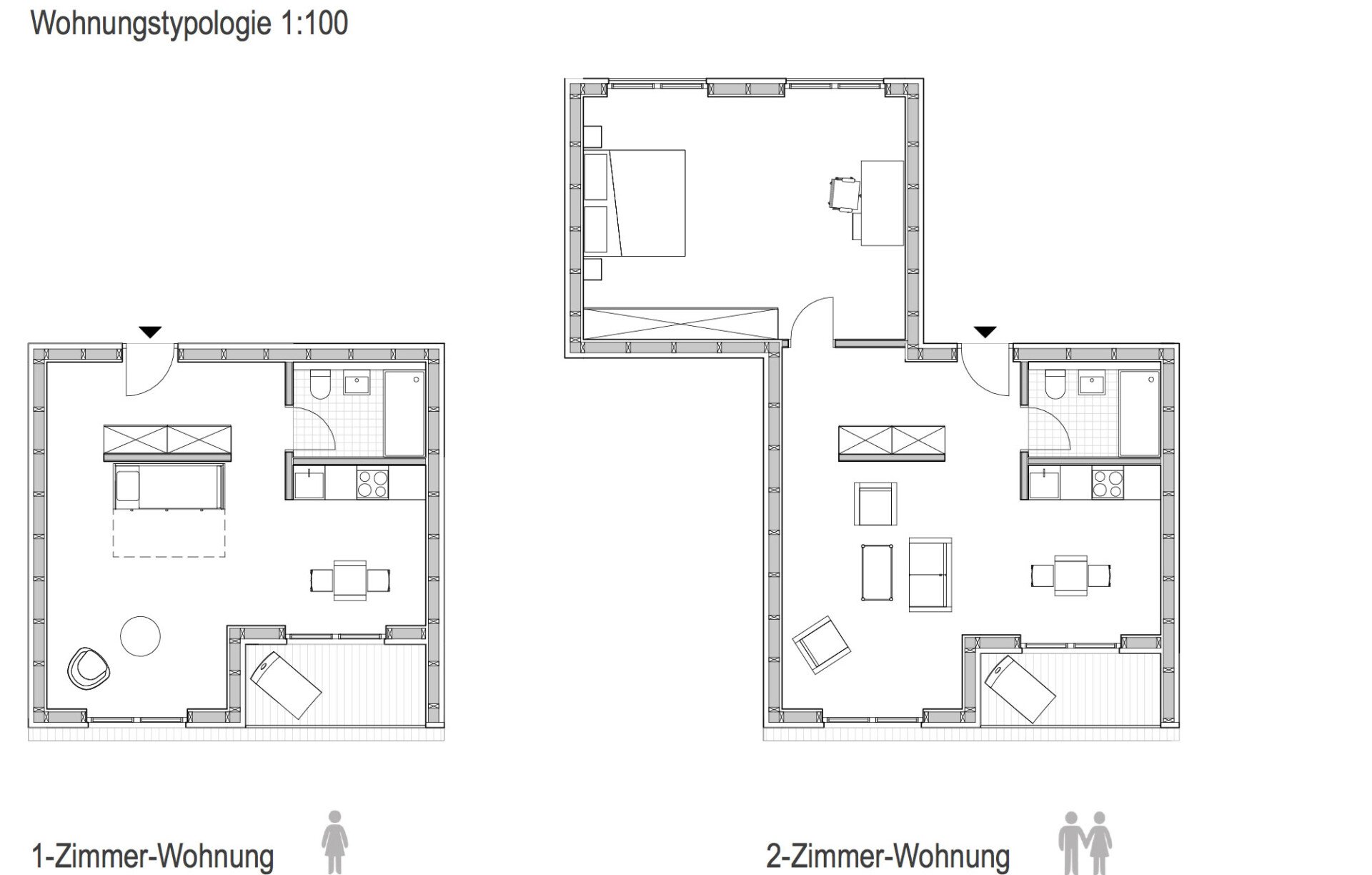

Wohnungstypologie 1:100, 1- und 2-Zimmer
Kompakte Grundrisse mit klaren Zonen. Loggia als Außenraum, Bad zentral, offener Wohn-Koch-Bereich.

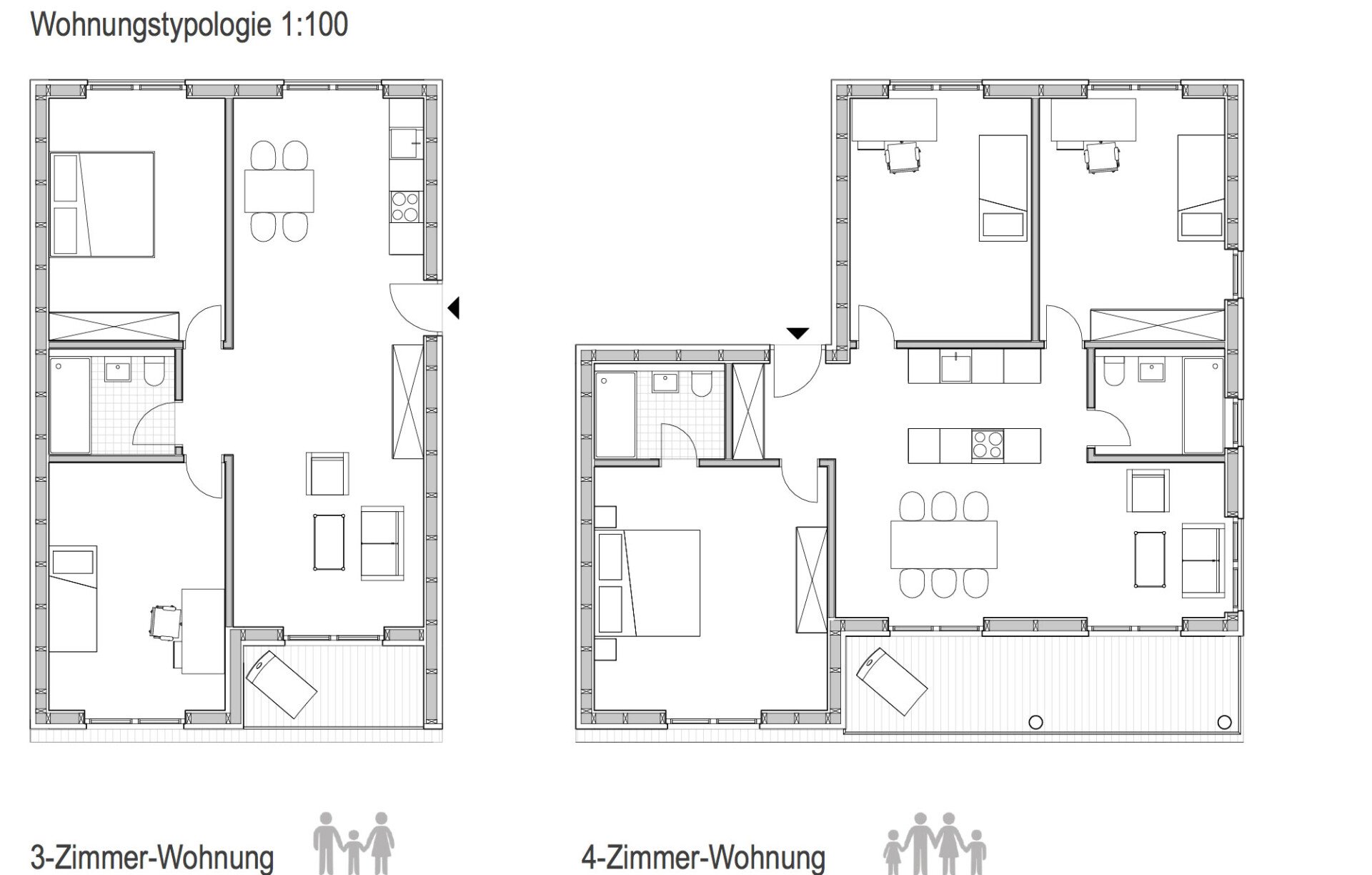

Wohnungstypologie 1:100, 3- und 4-Zimmer
Familienwohnungen mit zwei Bädern, eigenem Arbeitszimmer und großzügiger Loggia. Holzbau erlaubt schlanke Wände.

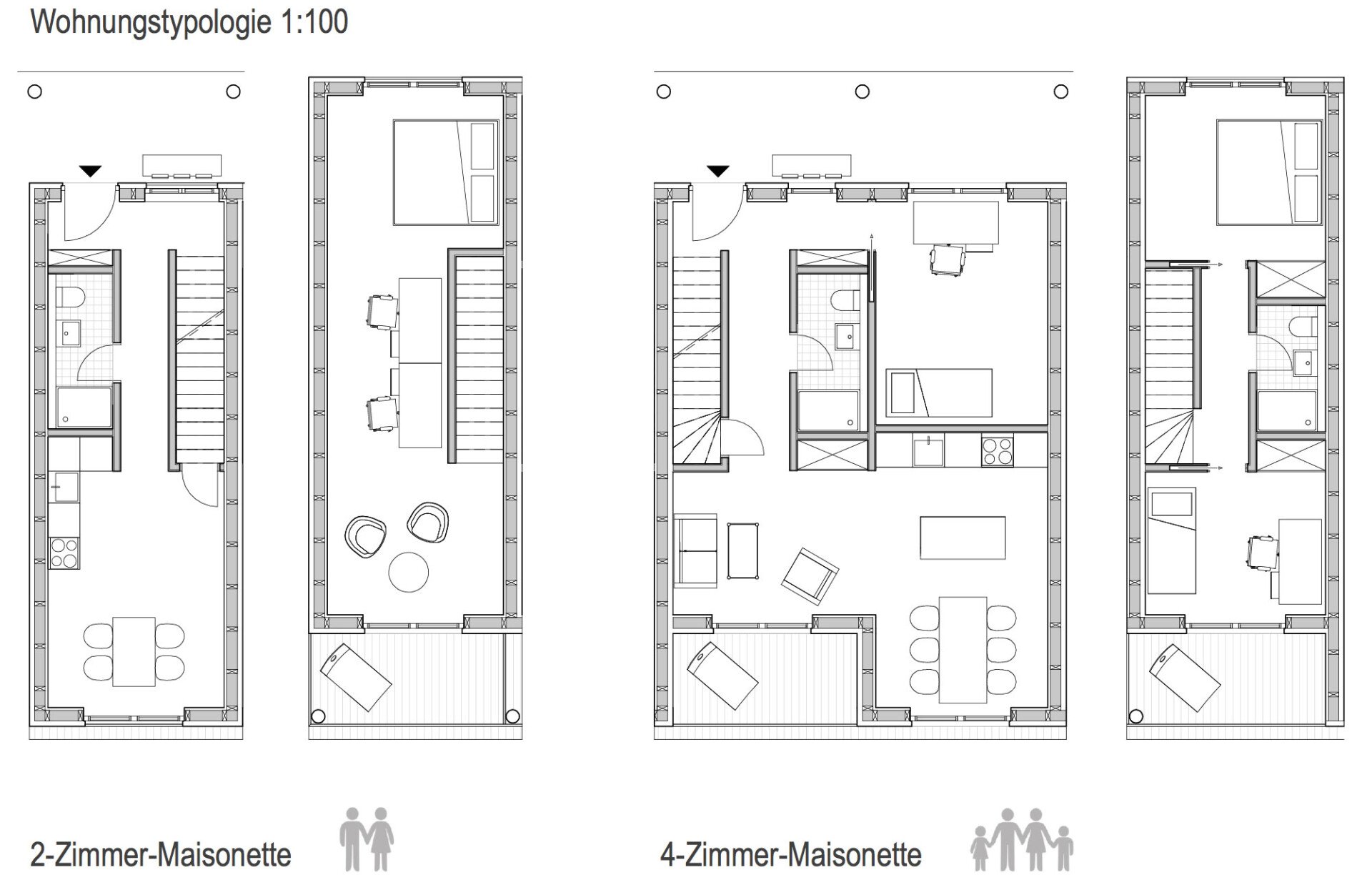

Wohnungstypologie 1:100, Maisonetten
2- und 4-Zimmer-Maisonetten über zwei Geschosse. Innenliegende Treppe, Schlafen oben, Wohnen unten.

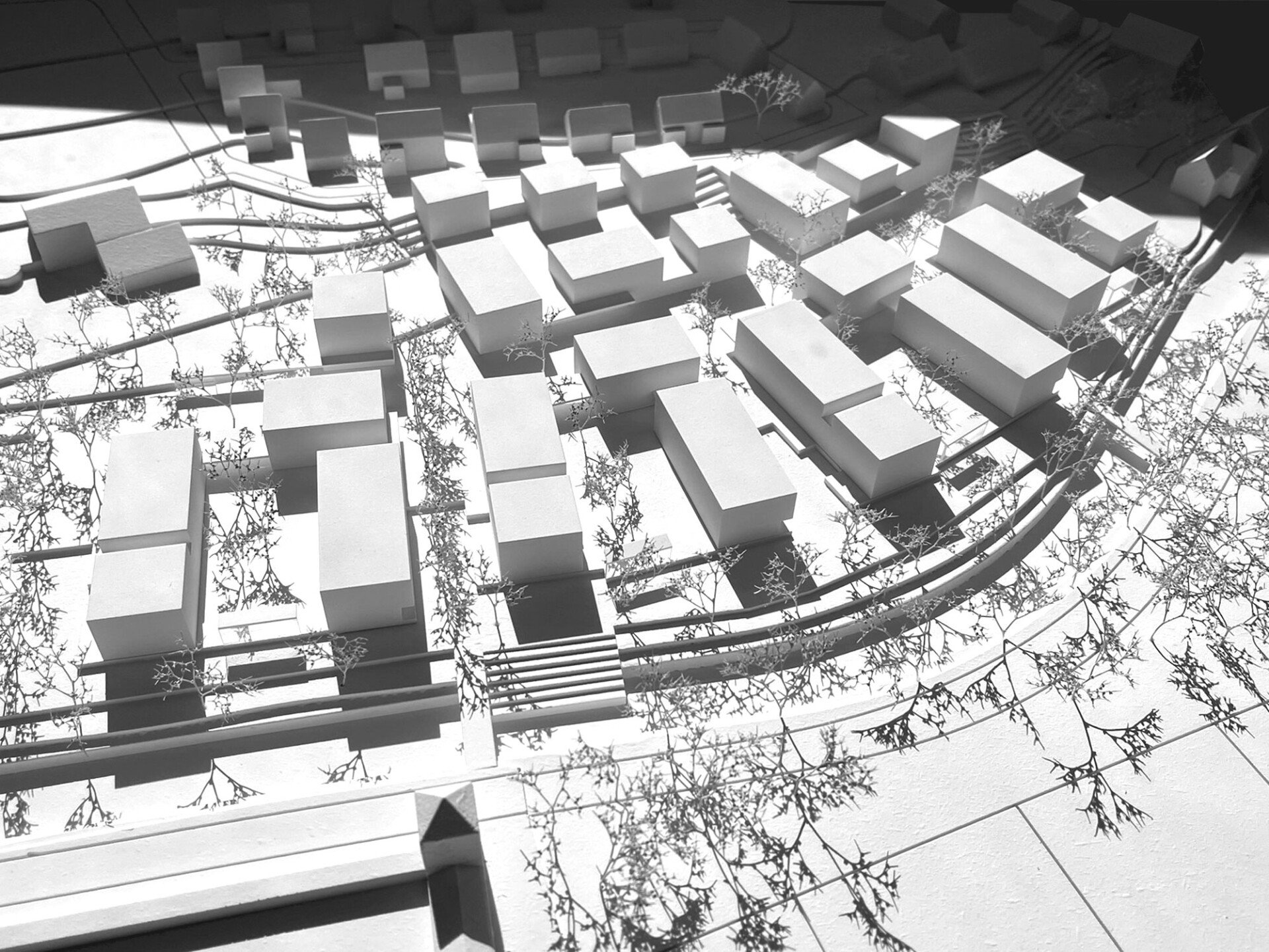

Arbeitsmodell, Volumen im Kontext
Weißes Massenmodell der Setzung. Die Verzahnung der Punkt- und Hofhäuser mit der Bestandsstruktur wird im Schwarz-Weiß lesbar.

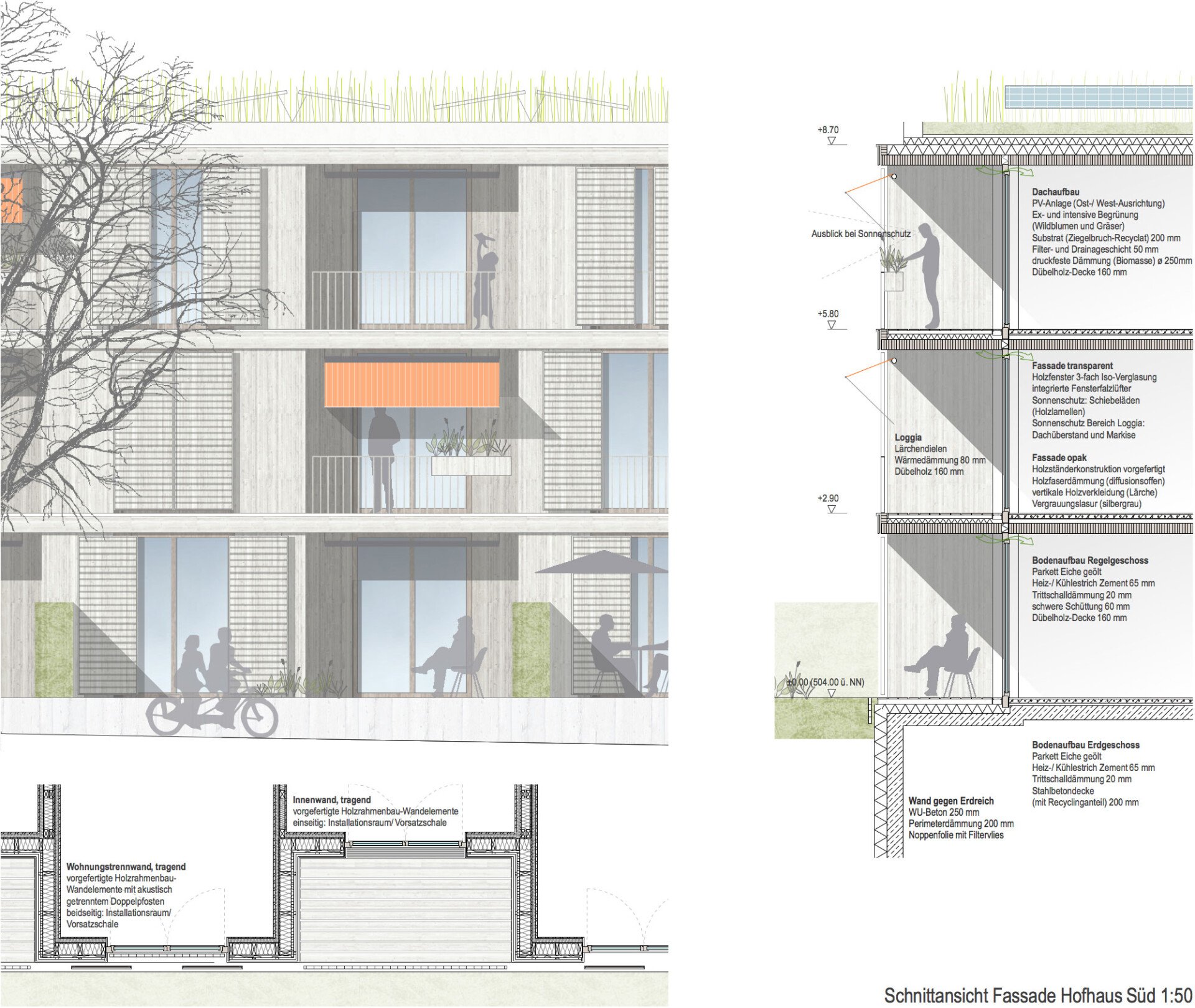

Schnittansicht Fassade Hofhaus Süd 1:50
Holzrahmenbau, Lärchendielen, Dübelholzdecken. Gründach mit PV, Loggia mit Holzlamellen, recyclingfähiger Aufbau bis zum Sockel.
Visualisierung Hofraum
Innerer Begegnungsraum mit Vordächern, Fahrradabstellung, Bäumen. Holz, Putz, Pflanzung – ein ruhiger Alltagsort.
